風掃煤磨是用來粉磨兼烘干各種硬度煤炭的設備，主要由進料裝置、主軸承、回轉部分、傳動裝置、進出料裝置、高壓起動裝置及潤滑系統組成。廣泛應用于水泥建材、火力發電、冶金工業、化學工業等，風掃煤磨結構合理，粉磨效率高，是煤粉制備的理想設備。

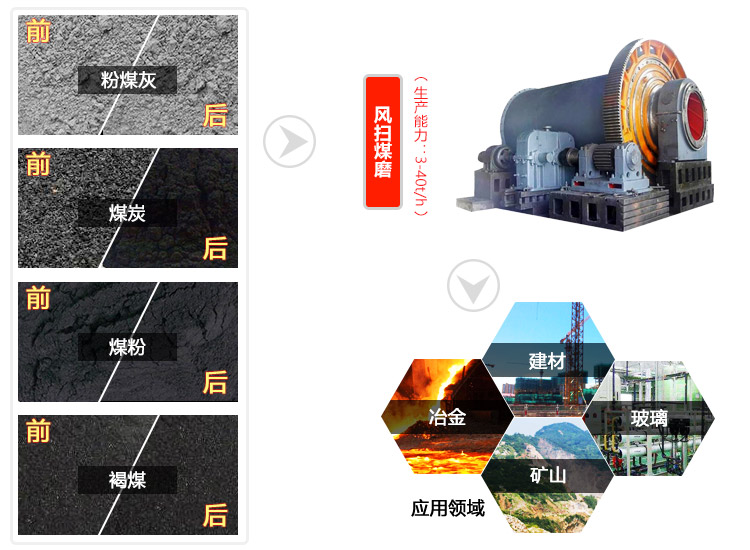

風掃煤磨用途

性能優勢

1運行平穩好、性能優異
連續性作業，可以實現長時間作業，后期創造效益高
2運行成本低、節能環保
采用先進的技術，節能環保效果顯著，運行成本較低

高清實拍

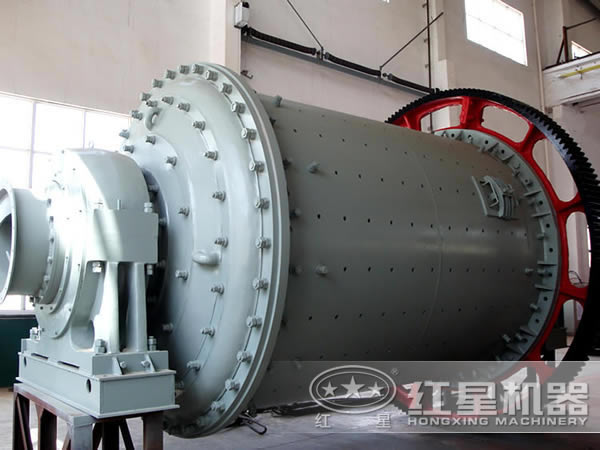

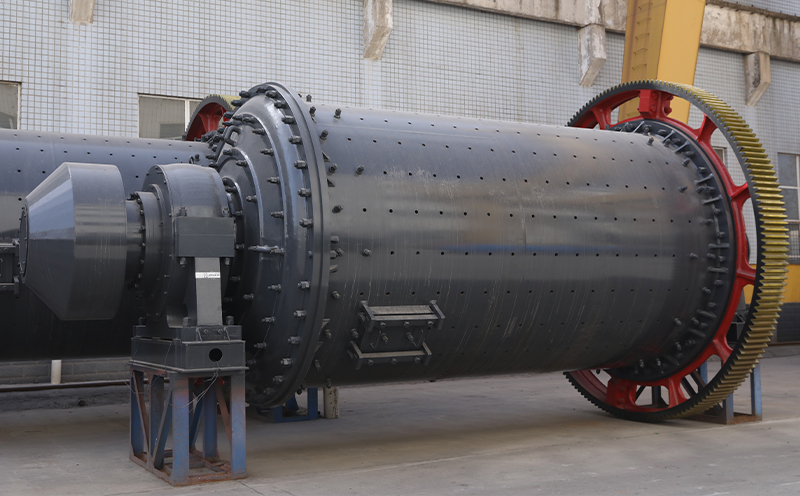

風掃煤磨實拍1

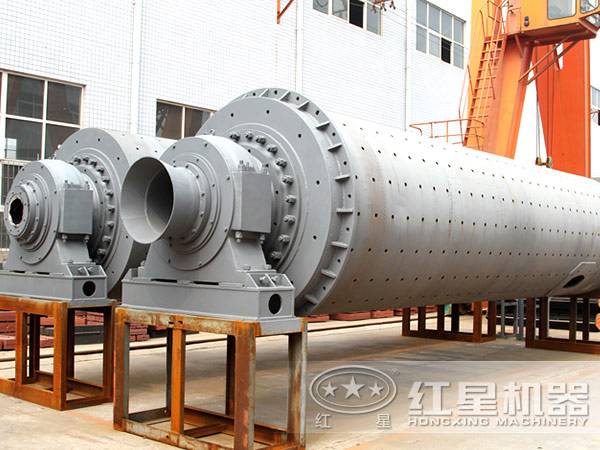

風掃煤磨擺放實拍

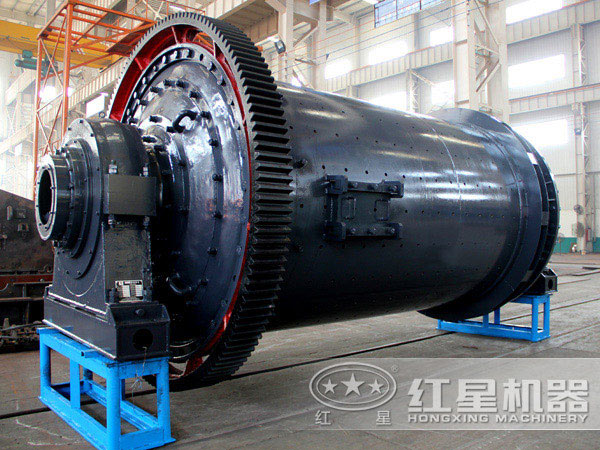

風掃煤磨大圖展示

工作原理

風掃煤磨為邊緣傳動，由電動機通過減速機及大小齒輪副帶動磨機傳動。風掃煤磨采用帶有烘干倉的風掃式結構，使風掃煤磨對原煤的水分有較大的適應性，粉磨倉內依次采用階梯襯板、雙階梯襯板、波紋襯板等組合式排列布置，提高了風掃煤磨的粉磨能力。進料裝置采用斜進風的百葉窗式結構，增強了風掃煤磨的熱交換能力，可以有效地防止煤磨進口的堵料現象。

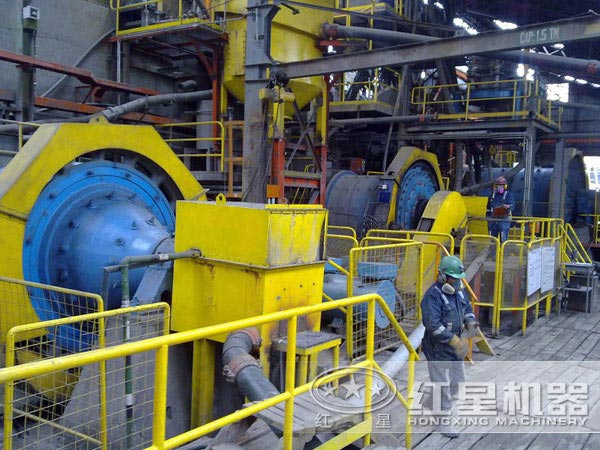

風掃煤磨作業現場圖

原煤由喂料設備進入到磨煤機的進料裝置中，溫度為300℃左右的熱風也通過進風管進入進料裝置，烘干倉內設有特制的揚料板將原煤揚起，使得原煤在此處進行強烈的熱交換而得到烘干，烘干后的煤塊通過設有揚料板的雙層隔倉板進入粉磨倉。

粉磨倉內裝有研磨體（鋼球），煤塊在此倉內被粉碎、研磨成煤粉。在煤塊被粉碎的同時，由專用的引風機經過磨煤機的出料裝置將已粉碎的煤粉及氣體一同帶出磨煤機，較粗的顆粒會經過出料裝置的返料螺旋返回到粉磨倉內進行再次粉磨。

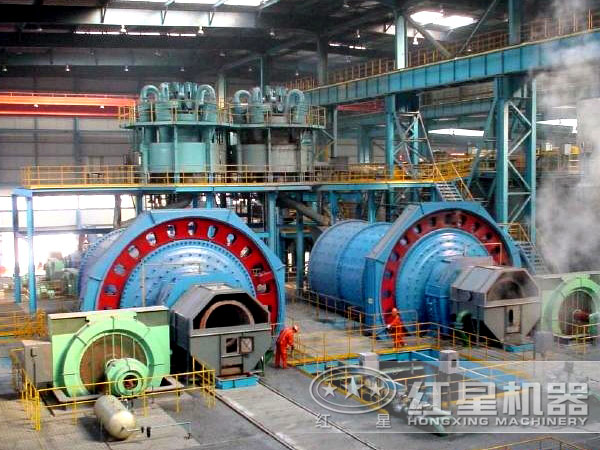

風掃煤磨現場作業實拍2

風掃煤磨參數

項目規格	Φ1.7×2.5	Φ2.2×4.4	Φ2.4×4.75	Φ2.4×4.5+2	Φ2.6×5.25+2.25	Φ2.8×5+3	Φ3.0×6.5+2.5	Φ3.2×6.75+2	Φ3.4×6+3	Φ3.8×7+2.5
筒體轉速(r/min)	24.5	22.4	20.4	20.4	19.7	18.3	18.3	16.9	17.5	16.4
生產能力(t/h)	3-5	8-9	12-14	11-12	13-14	16-17	19-20	25-30	28-30	38-40
進料粒度	＜25	＜25	＜25	＜25	＜25	＜25	＜25	＜25	＜25	＜25
研磨體裝載量	7.5	20	22	22.5	28	32	43	50	55	80
主減速機	ZD40	ZD60	ZD60	ZD60	ZD70 MBY450	ZD70 MBY500	ZD80 MBY560	JDX560	JDX710	MBY800
主電動機(kw)	95	250	280	315	400	500	630	710	800	1250
總重量	29	46	54	76	98	107	124	148	162	215

發布時間：2012-06-11 15:40:37 更新時間：2023-08-19 18:04:13 作者：張晗
