600x900小型顎式破碎機簡述

600×900小型顎式破碎機（PE69顎破）由動顎和靜顎兩塊顎板組成破碎腔，模擬動物的兩顎運動而完成物料破碎作業的破碎機。廣泛運用于礦山選礦碎礦生產線、冶煉選礦生產線、建材石料生產線、公路砂石生產線、鐵路、水利和化工等行業中各種礦石與大塊物料的中等粒度破碎。

1、該系列破碎機主要用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門做中碎和細碎各種中硬礦石和巖石用。

2、該系列破碎機適宜于破碎抗壓強度不高于320MPa（兆帕）的各種軟硬礦石，被破碎物料的較大塊度不得大于技術參數表所規定。

PE600×900顎式破碎機用途

PE600×900顎式破碎機廣泛用于各種礦物選礦，中國是一個地大物博的國家，有著豐富的礦物資源，有著豐富的金礦、銅礦、錳礦、鉬礦、銀礦、鉛鋅礦、赤鐵礦、褐鐵礦、菱鐵礦、煤礦等、這些礦物需要開采，建造選礦生產線是一個很大的工程。

紅星機器選礦專家精心設計的金礦選礦工藝、銅礦選礦工藝、錳礦選礦工藝、褐鐵礦選礦工藝、菱鐵礦選礦工藝。600×900小型顎式破碎機是選礦生產線中必不可少的碎礦設備。廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門，破碎抗壓強度不超過320兆帕的各種物料。

600x900小型顎式破碎機工作原理：

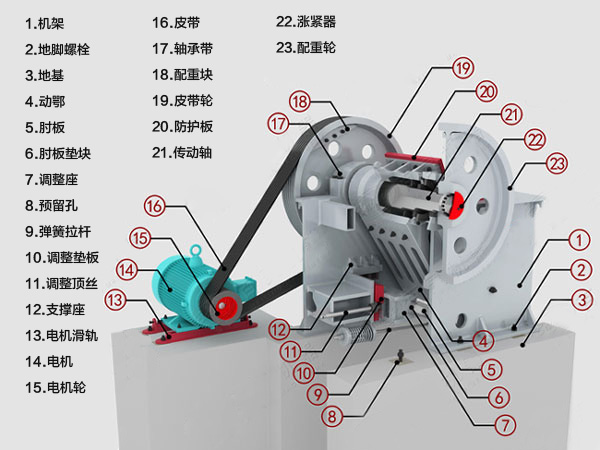

顎式破碎機的結構主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用。

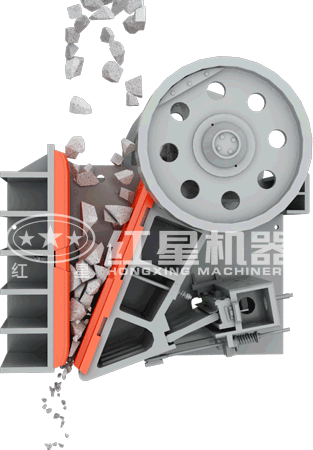

該系列顎式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料，實現批量生產。

600×900顎破動顎懸掛在偏心軸上，可作左右擺動，偏心軸旋轉時，連桿做上下往復運動。帶動兩塊推力板也做往復運動，從而推動動顎做左右往復運動，實現破碎和卸料。此種破碎機采用曲柄雙連桿機構，雖然動顎上受有很大的破碎反力，而其偏心軸和連桿卻受力不大，所以工業上多制成大型機和中型機，用來破碎堅硬的物料。

此外，這種破碎機工作時，動顎上每點的運動軌跡都是以心軸為中心的圓弧，圓弧半徑等于該點到軸心的距離，上端圓弧小，下端圓弧大，破碎效率較低，其破碎比i一般為3-6。由于運動軌跡簡單，故稱簡單擺動600×900顎式破碎機。

在將巨大石塊破碎成小石塊的過程中，第一道破碎機通常稱為“主”破碎機。也是歷史時間較長，非常堅固的破碎機。為顎破喂料時，物料從頂部入口倒入含有顎齒的破碎室。顎齒以巨大力量將物料頂向室壁，將之破碎成更小的石塊。

支持顎齒運動的是一根偏心軸，此軸貫穿機身構架。偏心運動通常由固定在軸兩端的飛輪所產生。飛輪和偏心支持軸承經常采用球面滾子軸承，軸承的工作環境極為苛刻。軸承必須承受巨大的沖擊載荷，磨蝕性污水和高溫。盡管此工作環境極為苛刻，顎破仍需非常可靠地工作，這是保證生產效率的關鍵一環。

簡擺顎式破碎機結構緊湊簡單，偏心軸等傳動件受力較小；由于動顎垂直位移較小，加工時物料較少有過度破碎的現象，動顎顎板的磨損較小。
