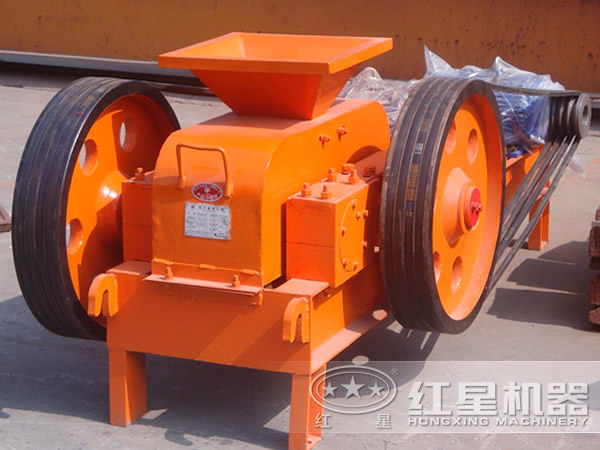

新型圓錐齒輥破碎機的結構是主要由皮帶輪、錐齒輪軸、傘齒輪三大部件通過電機驅動構成整個設備的動力部分，破碎齒板包括三層，它們共同形成倒錐形破碎腔第一層破碎區，磨輥、篩網則是組成了磨料和篩分系統。

工作原理

該設備的主要工作過程如下：物料通過給料裝置，送入料斗中，在重力作用下進入倒錐形型破碎腔開始受到破碎作用，墻內的內齒板和外齒板上的齒相互組合對物料進行一級破碎作用，由于破碎腔是倒錐形的結構，物料只有破碎到一定的粒度范圍才會進入下一層破碎區繼續劈碎，經過三層破碎區破碎后的物料，會進入磨料和篩分系統，物料在篩網上隨主軸轉動而磨輥的輥壓區，經過磨輥的碾壓作用之后，滿足產品粒度的物料經過篩分后落至皮帶輸送機，送往成品區。對于不滿足粒度要求的物料會繼續留在篩上繼續碾壓，直到達到產品粒度標準。

新型圓錐齒輥破碎機結構設計合理緊湊，該設備的外形與圓錐破碎機相似，其區別是，圓錐破碎機襯板上沒有分布破碎齒，并且圓錐破碎機工作是在動力驅動齒輪轉動下，動錐可以隨著主軸與齒輪間的偏心銅套的轉動產生偏心擺動運動，從而利用偏心擺動時產生與定錐間的間隙變化作用，對物料進行施力破碎。

由于圓錐破碎機動錐產生偏心擺動，其產品粒度變化范圍較大，相比較而言，再不計長時間齒板磨損的情況下，近推出的新型圓錐齒輥破碎機的排礦口尺寸穩定，可以保證較好的產品粒度分布;但是，也是由于排礦口的固定使該設備對硬物的排出能力下降，而圓錐破碎機對于較小粒級的硬物的排出，主要是利用偏心擺動作用。
