某石英砂巖選礦廠設計生產能力年產20萬t優質石英精砂，其產品石英精砂主要滿足玻璃廠浮法生產線對優質硅質原料的需求，同時也兼顧該地區硅質原料市場。該選礦廠采用濕法棒磨工藝進行石英砂巖選礦。

一、工藝特點

該選礦工藝流程簡單，適應性強，產品質量易于控制。破碎系統采用二段開路破碎，細碎選用反擊式破碎機，具有選擇性破碎的優，針對小水溝石英砂巖礦結構松散，硬度低的特點，能有效避免過粉碎，使破碎產品粒度均勻。

磨礦回路采用控制篩分和棒磨工藝，預先篩分能有效去除破碎產品中-0.71mm25%左右的合格級別，減少了過粉碎的現象，并能提高棒磨機的處理能力。用高頻細篩控制粒度上限（0.71mm），水力分級控制粒度下限（0.1mm），脫泥磁選去除鐵雜質，脫水斗先將礦漿濃縮到75%左右的濃度后，入脫水庫進行自然脫水。該脫水方案主要針對本地無冰凍這一特點，減少了過濾干燥設備，既簡化了工藝又節省了投資。脫水后的精砂水份5%，其選礦工藝流程見圖。

二、工藝設備

1、破碎。設計采用二段開路破碎，粗碎采用600×900鄂式破碎機。細碎采用PFB1210反擊式破碎機。為了確保給礦粒度，在原礦倉加了500mm×500mm的固定篩。

600x900鄂式破碎機

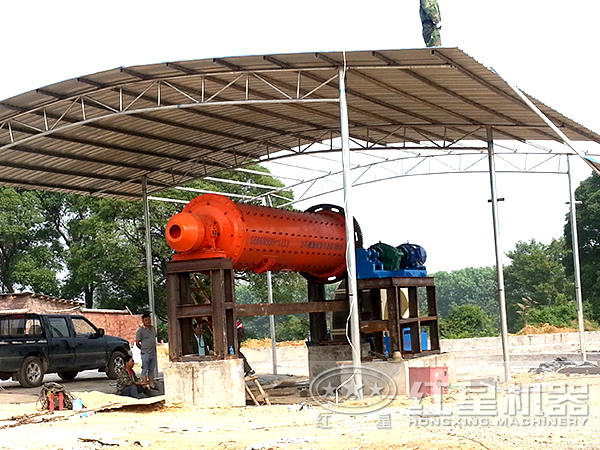

2、磨礦回路。采用預先篩分做為控制分級與棒磨機組成閉路磨礦系統。預先篩分采用ZKX2148直線振動篩，控制篩分采用GSP-1400-3高頻振動細篩，磨機采用MBY2100×3000溢流型棒磨機。棒磨機初裝棒量為17t，填充率32%，磨礦濃度控制在65%，循環負荷200%。

3、脫泥磁選。該地區石英砂巖礦床鐵的賦存狀況主要有四種，一是以高價氧化鐵為主，以薄膜狀為主要形式；二是磁鐵礦，微量；三是鐵白云石，微量；四是黃鐵礦，微量。脫泥設備采用的是Φ3000脫水斗，磁選設備采用的CTB1018型磁選機，磁場強度40000e。

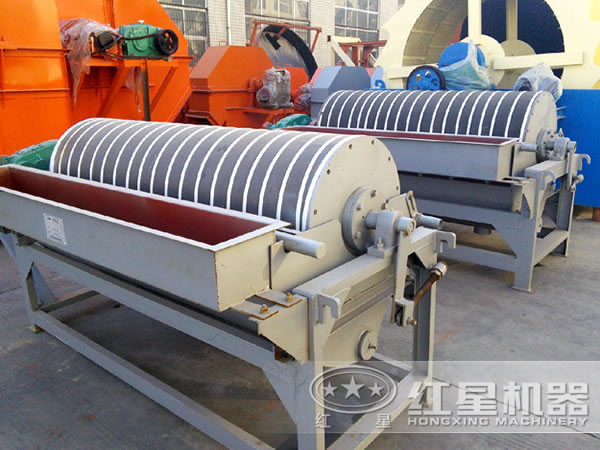

CTB1018型磁選機

4、水力分級。分級設備采用的是Φ2000螺旋分級機。主要目的是去除精砂中對玻璃生產過程有害的-0.1mm超細粉，其作業指標為-0.1mm含量5%。另外，該作業對精砂成品率也有重要影響。

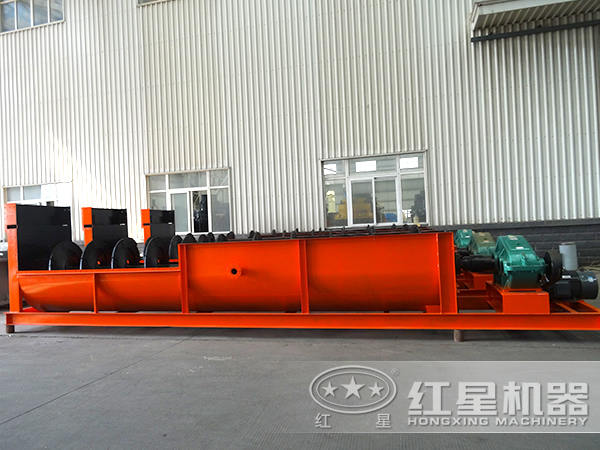

Φ2000螺旋分級機

5、脫水。該作業由兩道工序完成，首先由Φ3000脫水斗將濃度25%的礦漿濃縮至75%，然后自流進入脫水庫靠重力沉降自然脫水。經過測試，進入脫水庫的精砂5~7d后，庫上部1/3的含水量即可達到<5%，15~20d后，全庫水份達到合格（<5%）。即可轉運銷售。

6、砂漿泵。濕法生產工藝泵送過程做為選礦生產過程的一個有機整體，是聯系各選別作業和實現工藝指標的重要保證。該設備采用的是6/4D-AH和AHR型及4/3C-AHR型渣漿泵和襯膠泵，分別配置在5個砂漿池，共10臺。根據設計的工藝要求，6/4D-AHR泵送濃度在20%-25%，4/3C-AHR型泵的輸送濃度只有7%-10%。

通過試生產，證明濕法棒磨工藝用于石英砂巖礦選礦是成功的，其設備能力達到了設計生產能力，各項經濟技術指標也基本達到設計要求。
